一、范圍

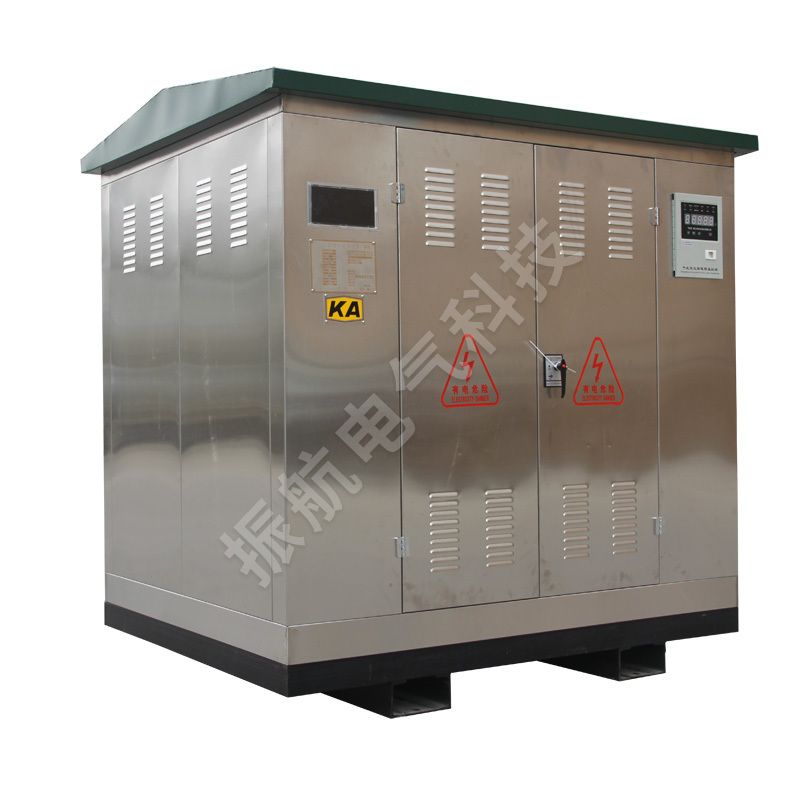

    本標準規定了對KSG 系列礦用干式變壓器(以下簡稱干式變壓器)的設計、制造、檢驗、包裝、儲運與儲存之要求。

    本標準適用于非煤礦井下有甲烷、煤塵等無爆炸危險環境使用的礦用一般型干式變壓器。

二、規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后的修改單（不包括勘誤的內容）或修訂版均不適用于本標準。然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件版本。凡是不注日期的引用文件，其版本適用于本標準。

GB/T12173-2008 礦用一般型電氣設備

GB3836.l-2010 爆炸性氣體環境用電氣設備 第1部分：通用要求

GB3836.2-2010 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”GB1094.11-2007 《干式電力變壓器》

GB/T10228-2015《干式電力變壓器技術參數和要求》

JB/T3955-2006《礦用一般型電力變壓器》

GB4208-2008《機殼防護等級》

GB1094.l-2013 電力變壓器第 1 部分 總則

三、產品分類

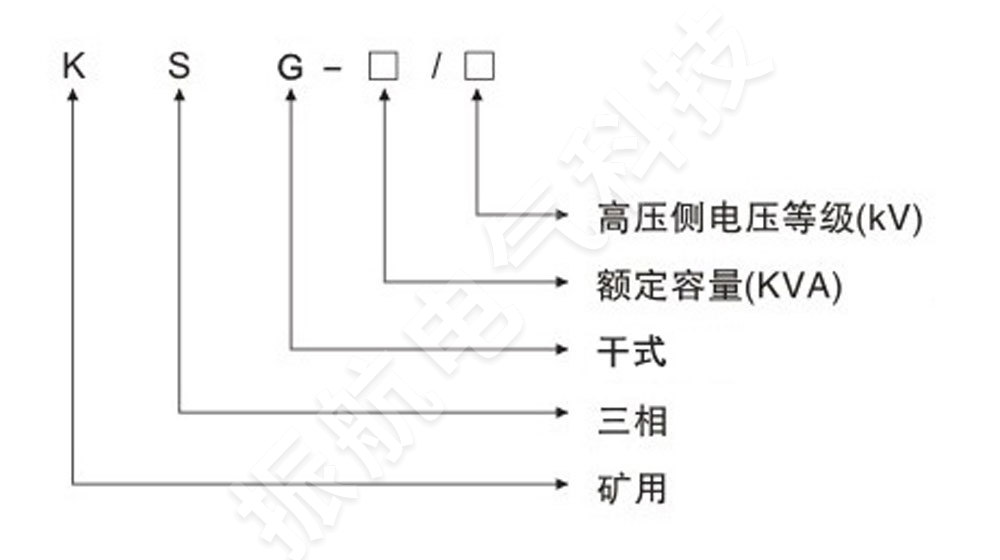

1.產品型號含義

2.產品防護型式：礦用一般型

3.產品安全標志： KY

四、技術要求

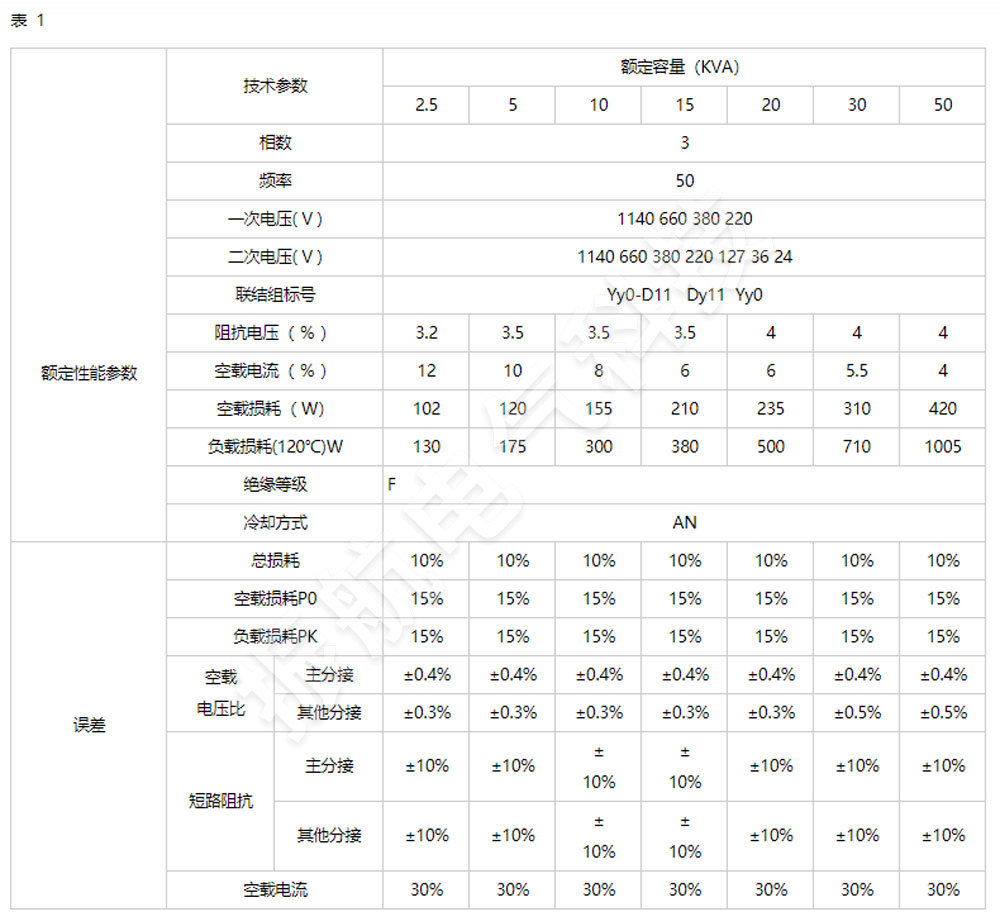

1.額定性能參數見表1。

2.產品應符合企業標準的要求，按照規定的程序和國家指定的檢驗單位審批的圖樣和技術文件制造，產品應符合GB/12173-2008、GB3836.l—2010、GB3836.2—2010、GB1094.11-2007、GB/T10228-2015、JB/T3955-2006、GB4208-2008、GB1094.l—2013等國家標準、行業標準的要求。

3.使用條件

干式變壓器在下列條件下應能正常工作:

a)海拔高度:不超過1000m；

b)環境溫度：-20℃～+40℃

c)空氣相對濕度不超過95%(+25℃時)；

d)在無破壞絕緣的氣體或蒸汽環境中 。

e)用于無甲烷煤塵爆炸性的環境中。

4.絕緣水平

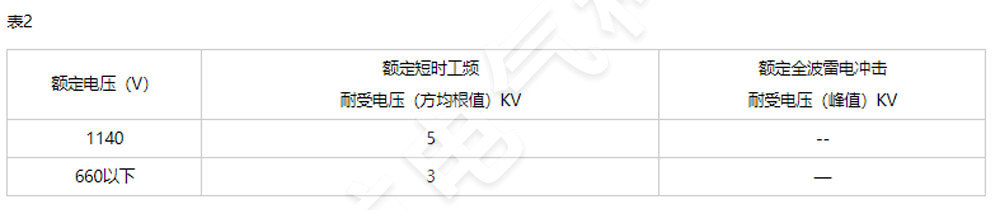

運行在海拔不超過1000m 處的變壓器， 其絕緣水平按表2 的規定。

變壓器在海拔1000～3000 米之間的地區運行，但在不超過1000 米的地點試驗，其額定短時工頻耐受電壓值以表2 為基礎，超過1000 米的高度以每500 米為一級增加6.25％。

當干式變壓器已經全部耐受了表2 規定的絕緣試驗，而在其后進行的重復試驗時，則試驗電壓須降低到表2 規定值的85％。

5.分接及分接電壓

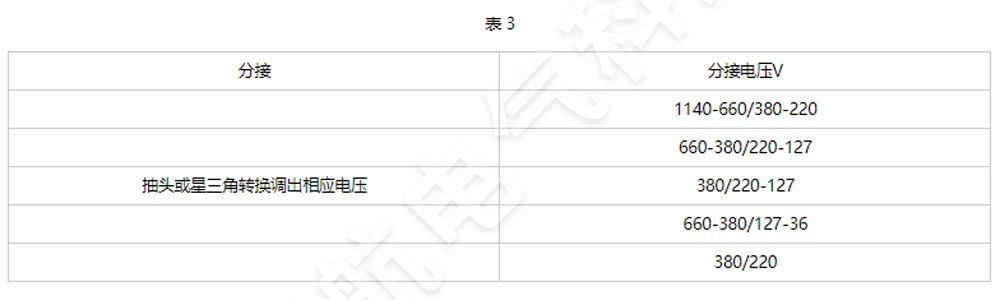

一次繞組的分接電壓按表3 的規定。

6.冷卻方式及標志

干式變壓器的繞組和防護外殼的冷卻介質均為空氣，其循環種類為自然循環，冷卻方式的標志為AN。

7.溫升限值

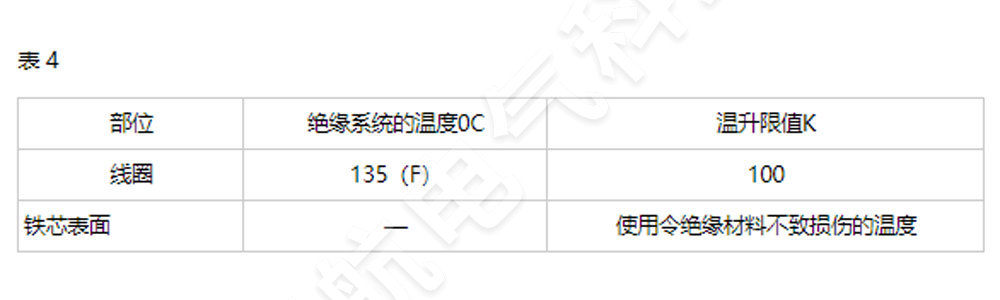

運行在海拔和環境溫度符合GB1094.11第11條款的條件下，變壓器的線圈和鐵芯表面的溫升不應超表4所列的限值。

8.溫度監視 （可選裝）

干式變壓器殼體內器身上部須裝設溫度監視元件，在運行時，對于F 級絕緣由于外部原因引起溫度超過125±5℃，能發出報警信號。

9.下安裝支架

干式變壓器殼體側部有安裝支架。

10.變壓比應符合本企業標準中第4.1 條的規定，偏差應符合GB1094.1-2013 中第9 條規定。

11.防護外殼

干式變壓器應有起保護作用的外殼，并能承受GB3836.1中表4規定的低沖擊能量的沖擊試驗。外殼須采用鋼材制造，外殼防護等級不低壓IP30。

12.干式變壓器的外殼防護性能應符合GB/T 12173-2008中4.2.3條款的規定。

13.扭轉

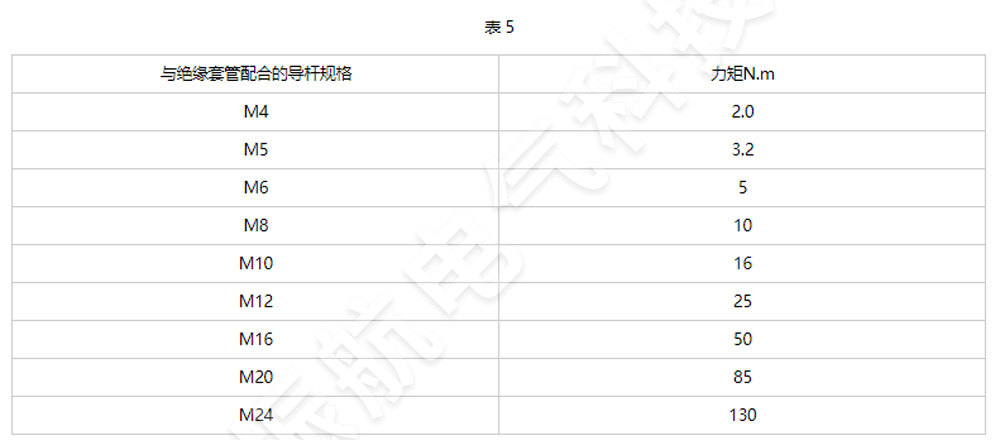

連接件在連接或拆卸時會受到扭矩作用，因此，導桿與絕緣套管配合時，所受的扭矩應符合表5 規定。

14.爬電距離電氣間隙符合表6規定

15.電纜和導管引入裝置 裝配到電氣設備上時，它們的結構和固定不應損害電氣設備的防護特性。當選用引入裝置時，必須符合GB4028中相關條款的規定，應適合電纜引入裝置制造廠規定的全部電纜尺寸范圍。

16.連接件應有有效的防腐措施，其結構應防止導線松動、扭轉，且有效持久保持接觸壓力。

17.變壓器的主分接電壓、電壓比、短路阻抗、負載損耗、空載損耗、空載電流應符合本企業標準中第4.1 條表1的規定。其誤差值應符合GB1094.1-1996 中第9 條的規定，具體要求見表1的相應部分。

18.直流電阻不平衡，線直流電阻不平衡不大于5％。

19. 變壓器應通過4倍額定頻率、4倍額定電壓30S 的感應耐壓試驗考核其縱絕緣，不應發生閃烙擊穿現象。

20.交變濕熱性能應符合GB/T 12173-2008中4.8條款的規定。

21.封頂表面溫度應符合GB/T 12173-2008中4.2.4條款的規定。
